Ключ-мультипликатор

Ключ-мультипликатор

Ключ-мультипликатор (№черт.НФТЦ.2.30.113.000.000) предназначен для откручивания и закручивания гаек S=115мм регулировочных болтов.

Преимущества

Данная конструкция:

1) Обеспечивает установку ключа на гайку S=115мм в ограниченном пространстве вагонозамедлителя;

2) Исключает применение ударных методов работы с помощью кувалды, разрушающих инструмент и замедлитель;

3) Уменьшает травмоопасность.


Краткое описание и технические характеристики

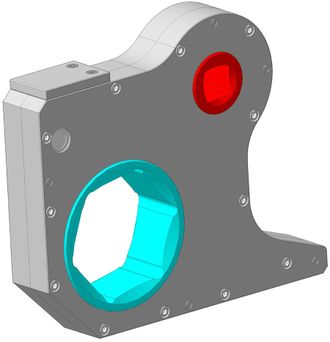

Ключ-мультипликатор представляет собой повышающий редуктор 1:3, состоящий из:

- жесткого корпуса;

- входного вала-шестерни с присоединительным квадратом на 1,5’’ (32 мм);

- выходного вала шестерни с внутренним шестигранником на 115мм.

Габариты корпуса ключа обеспечивают его установку на гайку S=115мм в ограниченном пространстве вагонозамедлителя.


Ключ-мультипликатор находится в положении для откручивания гайки

Угол поворота сектора с внутренним шестигранником достаточен, чтобы открутить гайку из затянутого положения с последующим откручиванием ее простым ключом.


Максимальный крутящий момент на выходном вале-шестерне составляет 16000 Н*м. Этот момент достигается за счет применения ручного мультипликатора КМП-600, с передаточным отношением 1:25 и моментом на выходе 6000 Н*м.


Ключ-мультипликатор находится в положении для закручивания гайки



Дополнительные функции Ключа-мультипликатора

Применением различных переходников можно расширить спектр применения ключа-мультипликатора. Например, откручивание (закручивание) крестообразных болтов тормозной балки.

Правовая защищенность

Заявка на патент № 2016103000 от 26.01.2016 г.
