Комплектующие для стрелочных электроприводов: Металлокерамические маслонаполненные детали для узлов трения

Комплектующие для стрелочных электроприводов: Металлокерамические маслонаполненные детали для узлов трения

Металлокерамические маслонаполненные детали предназначены для эксплуатации в узлах трения электроприводов.

Описание

Узлы трения в стрелочных электроприводах необходимо периодически смазывать. Из-за отсутствия смазки происходит интенсивный износ трущихся деталей.

Данная проблема может быть решена с использованием порошкового композиционного материала на основе железа, легированного никелем, медью, молибденом, углеродом и серой (рис.1).

Детали из данного сплава изготавливаются методом порошковой металлургии.

Для обеспечения эффекта самосмазывания детали пропитываются гидравлическим маслом (рис.2).


Рис. 1. Микроструктура антифрикционного сплава на основе железа

Рис.2. Наличие масла на рабочей поверхности втулки после 400 тыс. циклов перевода


Физико-механические свойства материала:


Параметры

Значения

Плотность, г/см³

6,0 – 6,4

Открытая пористость, %

10 - 19

Твердость НВ, МПа

не менее 900

Предел прочности при радиальном сжатии, МПа

не менее 470

Микроструктура

Перлит, сульфиды, поры; допускается – феррит до 40%, включения и разорванная сетка цементит до 10%, включения графита


Преимущества

Применение металлокерамических маслонаполненных деталей позволяет увеличить срок службы узлов трения в несколько раз и уменьшить эксплуатационные расходы по их содержанию и ремонту.

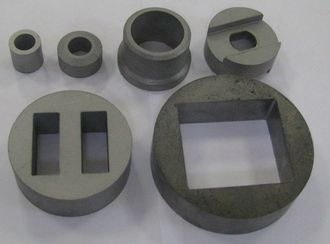

1 – Вставка ПТ30.089.120.02 (НФТЦ.2.30.015.140.002),

2 – Вставка шибера ПТ30.089.120.03 (НФТЦ.2.30.015.140.003),

3 – Вкладыш кулачковый ПТ30.074.130.01 (НФТЦ.2.30.015.130.017),

4 – Втулка ПТ30.089.130.31 (НФТЦ.2.30.013.212.002),

5 – Ролик ПТ30.089.140.51 (НФТЦ.2.30.015.122.002),

6 – Ролик ПТ30.089.140.81 (НФТЦ.2.30.015.126.001).


Правовая защищенность

Патент РФ на полезную модель № 136778 по заявке № 2013112517 от 21.03.2013 г.
Патентообладатель: ООО «НТЦ Информационные Технологии».

Патент РФ на полезную модель № 130357 по заявке № 2013112520 от 21.03.2013 г.
Патентообладатель: ООО «НТЦ Информационные Технологии».

Патент РФ на полезную модель № 131913 по заявке № 2013112518 от 21.03.2013 г.
Патентообладатель: ООО «НТЦ Информационные Технологии».
