Муфта фрикционная для электропривода стрелочного СП-10
Муфта фрикционная для электропривода стрелочного СП-10

Муфта фрикционная для электропривода стрелочного СП-10

Муфта фрикционная используется в электроприводе СП-10 и устройстве переводном стрелочном УПС-160.

Основные преимущества



  • для удобства сборки, обслуживания и оперативной замены при нештатных ситуациях фрикционная муфта выполнена в виде отдельного модуля и вынесена из картера редуктора;
  • фрикционная муфта сухого типа с металлокерамическими вставками из износостойкого маслонаполненного композиционного материала;
  • взамен тарельчатых пружин установлены цилиндрические пружины сжатия, позволяющие производить более точную настройку и регулировку фрикции.



Краткое описание

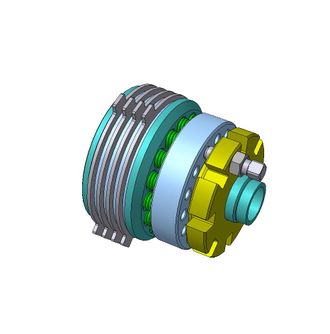

Муфта фрикционная состоит из втулки с четырьмя парами фрикционных и неподвижных дисков. Диски сжимаются через диск нажимной цилиндрическими пружинами сжатия, установленные в обойме, при помощи гайки нажимной. От самоотвинчивания гайка фиксируется винтом стопорным.


Технические характеристики


Параметры

Значения

Максимальное усилие перевода электропривода, кН

7,5


Правовая защищенность


Патент РФ на полезную модель № 91043 по заявке № 20009139150 от 23.10.2009 г.
Патентообладатель: ООО «НТЦ Информационные Технологии»
