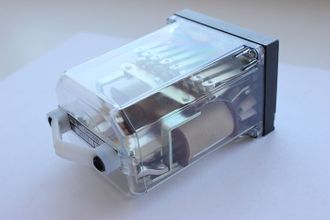

Реле электромагнитное типа М с плоской магнитной системой ПН1-1500

Реле электромагнитное типа М с плоской магнитной системой ПН1-1500

Реле электромагнитное типа М с плоской магнитной системой разработано взамен существующих реле типа Н, РЭЛ и их разновидностей.

Реле электромагнитное нейтральное постоянного тока ПН1-1500 предназначено для осуществления исполнительных электрических зависимостей в устройствах железнодорожной автоматики и телемеханики, обеспечивающих безопасность движения поездов.

Реле ПН1-1500 устанавливается на рамах релейных стативов в розетки РЭЛ и Н.


Основные преимущества

В реле с плоской магнитной системой, в отличие от предыдущих конструкций решены следующие задачи:

· одна деталь магнитной системы – сердечник П-образной формы заменяет один круглый сердечник в реле Н и НМШ или два в реле РЭЛ, ярмо и детали их соединяющие;

· в магнитной системе с плоским П-образным сердечником нет паразитных зазоров. Есть только два рабочих зазора;

· увеличен совместный ход размыкающего (тылового) и переключающего (общего) контактов;

· ликвидирована ограничительная упорная планка на тыловых контактах;

· обеспечен доступ для измерения нажатия на тыловые контакты при помощи граммометра;

· приоткрыта видимость тыловых контактов;

· узел вращения якоря сконструирован по принципу двойной призмы таким образом, что исключает затирание или заклинивание якоря;

· изменена кинематика работы контактных групп, таким образом, что при сваривании тылового и общего контактов размыкающие (тыловые) контакты остаются замкнутыми при подаче напряжения 35 В. Для этого размыкающий (тыловой) контакт расположен под углом к горизонтали 20-40 градусов;

· обеспечено большое скольжение тылового и общего контактов за счёт изменения конструкции тылового контакта, что способствует повышению надёжности работы контактов, так как будут удаляться окисные плёнки на контактах;

· плоская магнитная система позволяет создавать аналог НМШ и АНШ в габаритах реле Н для применения в устройствах автоблокировки как высокочувствительного реле;

· возможность создания реле переменного тока без диодов.


Технические характеристики


Параметр Значение
Величина напряжения срабатывания, В не более 16
Величина напряжения отпускания, В не менее 3,5
Номинальное напряжение, В 24
Раствор контактов, мм не менее 1,3

Контактное нажатие, Н:

Замыкающих

Размыкающих



не менее 0,294

не менее 0,147

Зазор между якорем и сердечником, мм не менее 0,15
Виброустойчивость, g 0,5


Правовая защищенность

Патент РФ на изобретение № 2435245 по заявке № 2010143288. Дата приоритета 22.10.2010 г. Патентообладатель: ООО «НТЦ Информационные технологии»
