Шунт размагничивающий
Индикатор контроля намагниченности

Шунт размагничивающий для изолирующих стыков с индикатором контроля намагниченности

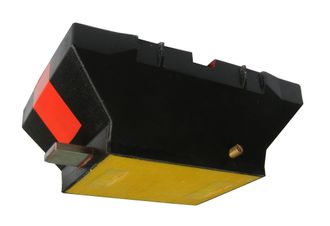

Шунт размагничивающий для изолирующих стыков ШРИС-65 (№ черт. НФТЦ.2.30.037.000.000, код СК МТР 3186813216) предназначен для установки в изолирующие стыки с композитными накладками, имеющих намагниченность выше нормируемой величины 10 мТл.

Для определения уровня намагниченности и направленности магнитного поля при установке шунта используется Индикатор контроля намагниченности ИКН (№ черт. НФТЦ.2.30.034.000.000, код СК МТР 3186813215).

Основные преимущества

  • снижение уровня намагниченности концов рельс до 50 % и более при установке шунта, в сравнении с изолирующим стыком, оснащенным полимерными прокладками типа ПС-65, и, как следствие, снижение вероятности образования электропроводного «мостика» между изолированными рельсами из налипших к ним металлических частиц;
  • шунт размагничивающий не дает скапливаться токопроводящим частицам и окалинам под подошвами рельсов за счет эластичности материала и плотного прилегания к подошве рельса;
  • шунт размагничивающий легко монтируется под стык без разборки изолирующего стыка;
  • материалы шунта размагничивающего имеют высокую стойкость к истиранию и агрессивным средам;
  • шунт размагничивающий позволяет добиться снижения количества отказов типа «ложная занятость», тем самым существенно сократить расходы на обслуживание и ремонт верхнего строения пути;
  • индикатор контроля намагниченности ИКН не требует внешнего питания;
  • ИКН позволяет оперативно без дополнительных средств определить состояние намагниченности изолирующих стыков в любых климатических условиях;
  • в процессе установки шунта размагничивающего ИКН позволяет в режиме он-лайн контролировать изменение магнитного поля изостыка.

Краткое описание

Шунт размагничивающий содержит направленный магнитный сердечник. Полюсные наконечники сердечника, контактирующие с подошвами рельсов, изолированы от последних магнитодиэлектрическими прокладками, снижающими магнитное сопротивление между подошвой рельсов и полюсным наконечником сердечника.

Конструктивные параметры шунта определяются, в основном, габаритами шпального ящика в месте расположения изолирующего рельсового стыка с учетом возможной несимметрии расположения стыкового зазора относительно ближайших шпал.


  • наружные габариты устройства ограничены габаритами подошвы рельса;
  • элементы магнитной системы (полюсные башмаки и компенсатор) для снижения магнитного сопротивления изготавливаются из изотропной электротехнической стали;
  • поперечное полюсных башмаков сечение увеличено по сравнению с сечением постоянных магнитов для увеличения площади контактной поверхности полюсных башмаков с подошвами рельсов и уменьшения магнитного сопротивления в контакте;
  • для защиты элементов шунта от воздействия внешней среды и обеспечения электрических параметров (сопротивления) шунт компаундирован полиуретаном;
  • крепление шунта к подошве рельсов производится посредством пружинных элементов (скоб), контактирующих с шунтом через опорную пластину.


Индикатор ИКН представляет собой магнитную систему. Над стрелкой и картушкой индикатора располагается магнитопровод, который сориентирован вдоль зазора стыка. Картушка имеет шкалу для определения степени намагниченности рельсового изолирующего стыка.

Шкала картушки представляет собой круг, разделенный на 3 пары сегментов, имеющих определенный цвет (красный, желтый, зеленый). Каждому цвету соответствует определенная степень намагниченности. Низкая степень намагниченности обозначена зеленым цветом, средняя степень намагниченности - желтым, а высокая степень намагниченности красным.

В свободном состоянии магнитная стрелка индикатора ИКН сориентирована вдоль магнитопровода, который компенсирует магнитное поле земли и другие побочные магнитные поля.


Установка шунта размагничивающего


Шунт размагничивающий комплектуется двумя пружинными скобами для крепления к рельсам.


Принцип работы

Благодаря постоянным магнитам, расположенным определенным образом в магнитной системе, шунт образует в стыке магнитное поле обратной полярности, которое при взаимодействии с магнитным полем изостыка в сумме обеспечивают намагниченность в стыке в пределах нормы. Наличие специальной регулируемой пластины-компенсатора позволяет регулировать мощность магнитного поля, образуемого шунтом и воздействующего на подошвы рельсов.

Направления магнитных полей шунта размагничивающего и изостыка до взаимодействия

Направления магнитных полей шунта размагничивающего и изостыка после взаимодействия


Полярность рельсов в стыке определяется с помощью индикатора контроля намагниченности.

При установке индикатора ИКН на стык, магнитное поле изостыка и магнитное поле магнитопровода индикатора ИКН воздействуют на магнитную стрелку, стремясь сориентировать её в направлении суммарного вектора индукции магнитного поля. Специальная тарировка шкалы и положение стрелки указывает состояние по намагниченности изостыка. В зависимости от величины индукции магнитного поля изолирующего стыка магнитная стрелка отклоняется на определенный угол и указывает на определенную зону картушки. Чем больше уровень намагниченности изостыка, тем на больший угол отклоняется стрелка индикатора ИКН. Таким образом, можно определить уровень степени намагниченности рельсового изолирующего стыка при одной установке индикатора на головки рельсов.

Шунт размагничивающий устанавливается таким образом, чтобы стрелка индикатора контроля намагниченности отклонялась в зеленую зону.


Технические характеристики

Технические характеристики шунта размагничивающего:


Шунт размагничивающий выпускается в двух исполнениях: регулируемый (ШРИС-65/Р) и нерегулируемый (ШРИС-65/1, ШРИС-65/2, ШРИС-65/3).


Параметры

Значения


ШРИС-65/Р

ШРИС-65/1, ШРИС-65/2, ШРИС-65/3

Габариты:

длина, мм

ширина, мм

толщина, мм


190,0

150,0

84,0


190,0

150,0

64,0

Масса, кг

7,0±0,30

5,3 ± 0,30

Индукция магнитного поля в центре в направлении вдоль длины размагничивающего шунта, мТл:

45±3 (Положение штанги «1»)

85±5 (Положение штанги «2»)

45±3 (ШРИС-65/1)

85±5 (ШРИС-65/2)

115±5 (ШРИС-65/3)

Рабочие температуры при эксплуатации

от -60 до +60°С

Срок службы, лет

не менее 3 лет

Срок службы, млн.т. брутто пропущенного груза

200


Технические характеристики индикатора контроля намагниченности:


  • Переносной;
  • Масса не более 0,2 кг;
  • Автономен в работе (не требует электропитания);
  • Не влияет на электросопротивление изостыка при измерении намагниченности;
  • Срок службы – не менее 5 лет;
  • Габаритные размеры – 92×60×90 мм.

Правовая защищенность
ИКН

Патент РФ на полезную модель № 101200 по заявке № 2010136845. Дата приоритета 03.09.2010 г. Патентообладатель: ООО «НТЦ Информационные Технологии»

Патент РФ на изобретение № 2444024 по заявке № 2010132709. Дата приоритета 04.08.2010 г. Патентообладатель: ООО «НТЦ Информационные Технологии»


Шунт размагничивающий

Патент РФ на изобретение № 2548647 по заявке № 2013138827. Дата приоритета 22.08.2013 г. Патентообладатель: ООО «НТЦ Информационные Технологии»

Патент РФ на полезную модель № 136812 по заявке № 2013140492. Дата приоритета 02.09.2013 г. Патентообладатель: ООО «НТЦ Информационные Технологии»

Патент РФ на полезную модель № 150269 по заявке № 2014123170. Дата приоритета 09.06.2014 г. Патентообладатель: ООО «НТЦ Информационные Технологии»
