Стык композиционный изолирующий СКИ-65

Стык композиционный изолирующий СКИ-65

СКИ-65 (№ черт. НФТХ.30.006.000.000-05) предназначен для электрического изолирования одного блок-участка рельсовой цепи от другого.

Применяется:


  • в конструкциях верхнего строения пути всех типов;
  • в пределах стрелочных переводов без ограничения по скорости и грузонапряженности;
  • на подъездных путях промышленных предприятий, оборудованных рельсовыми цепями.



Основные преимущества

  • Снижает напряженность магнитного поля в стыковом зазоре не менее, чем на 30 % в сравнении с изолирующими стыками с композитными накладками.
  • Препятствует сильному намагничиванию металлических деталей (накладок, рельсов, крепежа) в изолирующем стыке.
  • Не скапливаются токопроводящие частицы и окалины под боковыми накладками за счёт плотного прилегания магнитопроводящего шунта к шейке рельса.
  • Высокая стойкость к истиранию и агрессивным средам.


Краткое описание и принцип работы

В состав изолирующего стыка СКИ65 входят две комбинированные боковые накладки и прокладка стыковая композиционная ПСКС-65. Комбинированная боковая накладка состоит из стеклопластикового корпуса с размещенным в его пазухе магнитопроводящим шунтом, покрытым диэлектрической оболочкой.

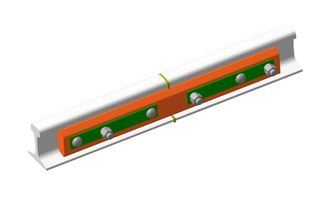

Общий вид боковой накладки


Вид накладки со стороны рельса


Технические характеристики


Параметры

Значения

Тип рельсов

Р65

Вид крепления

Болтовое М27×180ВП

Электрическое сопротивление изолирующего стыка композиционного, кОм.

не менее 1,0

Снижение индукции магнитного поля в стыке относительно изостыка с композитными накладками

не менее, чем на 30 %

Средний срок службы

Не менее 350 млн.т. брутто пропущенного груза.

Диапазон рабочих температур

от -60 до +60°С


Правовая защищенность


Патент РФ на изобретение № 2383680 по заявке № 2009109369. Дата приоритета 16.03.2009 г. Патентообладатель: ООО «НТЦ Информационные Технологии»


Патент РФ на полезную модель № 85165 по заявке № 2009111209. Дата приоритета 27.03.2009 г. Патентообладатель: ООО «НТЦ Информационные Технологии»


Патент РФ на полезную модель № 126331 по заявке № 2012149423. Дата приоритета 20.11.2012 г. Патентообладатель: ООО «НТЦ Информационные Технологии»
