Универсальная стрелочная гарнитура с повышенной износостойкостью соединений

Назначение и область применения

Гарнитура применяется для скоростей движения поездов до 160 км/ч при эксплуатации на открытом воздухе в макроклиматических районах умеренного и холодного климата как изделия исполнения УХЛ категории I по ГОСТ 15150-69.

В соответствии с условиями размещения по допустимым механическим и климатическим воздействиям гарнитура относится к классификационным группам МС5 и К4 по ОСТ.32.146-2000.

Гарнитура предназначена для:

• надежной конструкции крепления электропривода типа СП на стрелке Р65 М 1/9, М1/11 на деревянных и железобетонных брусьях;
• обеспечения перевода остряков из одного крайнего положения в другое;
• обеспечения надежного запирания прижатого и отведенного остряка;
• обеспечения контроля положения остряков.

Преимущества

• унификация конструкции гарнитуры для стрелок Р65 М1/9, М1/11 для установки электроприводов типа СП на стрелочных переводах на деревянных и железобетонных брусьях;
• увеличение срока службы рабочих и контрольных тяг за счет введения самосмазывающихся металлокерамических втулок;
• сокращение времени и трудоемкости установки гарнитуры на стрелке за счет исключения сверления отверстий в фундаментных угольниках при монтаже работниками ШЧ.

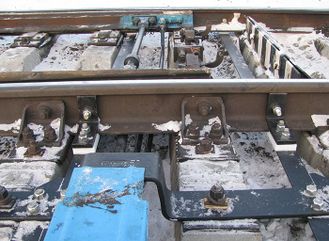

Описание конструкции

Гарнитура усовершенствованная для стрелок Р65 М 1/9, М 1/11 с износостойкими металлокерамическими втулками состоит из следующих основных узлов и деталей:

• двух фундаментных угольников;
• рабочей тяги;
• тяги;
• двух регулируемых контрольных тяг;
• шарнира с пальцем;
• полосы связной;
• четырех угольников к стрелкам;
• деталей крепления;
• деталей изоляции для исключения шунтирования рельсовых цепей на стрелке и обеспечения изоляции электропривода от стрелки.


Для предотвращения ослабления крепления в болтовых и шарнирных соединениях гарнитуры (гаек, болтов и осей) используются проволочная скрутка и цельнометаллические стопорные гайки с упорной шайбой фирмы Flaig+Hommel. Для предотвращения проворота болтов используются стопорные планки.

Проушины тяг выполнены с увеличенными размерами.

Соединение контрольных линеек электропривода с остряками и перемещение их при переводе остряков осуществляется с помощью регулируемых контрольных тяг.

Один из четырех соединительных угольников, устанавливаемый на изогнутом рамном рельсе со стороны острия остряка, имеет линейные параметры, позволяющие крепить фундаментный угольник к рамному рельсу независимо от вида стрелки и расположения привода, не меняя при этом координаты ранее подготовленных отверстий в фундаментном угольнике.

Изменена конструкция втулки головки контрольной тяги - для предотвращения износа отверстия головки в него запрессована втулка из металлокерамического материала.

Технические характеристики

Гарнитура усовершенствованная для стрелок Р65 М 1/9, М 1/11 с износостойкими металлокерамическими втулками обеспечивает:

• левую и правую установку электропривода типа СП по отношению к стрелочному переводу в пределах габарита приближения строений "С" по ГОСТ 9238-83;
• передачу усилия, создаваемого электроприводом для перевода и запирания остряков, не более 5000 Н;
• перевод остряков стрелки из одного крайнего положения в другое;
• контроль положения остряков.

Допустимый зазор между остряком и рамным рельсом в прижатом положении остряка, измеренный по оси рабочей сережки, не более 4 мм.

Масса одной гарнитуры не более 180 кг.

Правовая защищенность

Патент РФ на изобретение № 2457132 по заявке № 2011106371. Дата приоритета: 21.02.2011г. Патентообладатель: ООО «НТЦ Информационные Технологии»

Патент РФ на полезную модель № 112136 по заявке № 2011112311. Дата приоритета: 31.03.2011г. Патентообладатель: ООО «НТЦ Информационные Технологии»

Патент РФ на полезную модель № 110051 по заявке № 2011112310. Дата приоритета: 31.03.2011г. Патентообладатель: ООО «НТЦ Информационные Технологии»

Патент РФ на изобретение № 2456191 по заявке № 2011106372. Дата приоритета: 21.02.2011г. Патентообладатель: ООО «НТЦ Информационные Технологии»
